多煤层煤层气井分层控压合层排采技术及装备

中煤科工集团西安研究院有限公司资源勘探开发与瓦斯防治技术研发中心通过分析不同煤体结构煤层气井的产气规律，发现了碎软低渗煤层煤层气井产气量随液面下降的异常变化特征，建立了排采过程中煤储层渗透率变化的数学模型，表征了渗透率随孔隙压力变化的规律，揭示了碎软低渗煤层的煤层气井气产量持续异常降低的控制机理，提出了根据煤储层特征的差异，将各产层封隔成各个独立的压力系统，用不同的动液面对各目标煤层进行分层管理，以解决大间距、多煤层煤层气井在排采时产气量异常衰减、产气效果不佳、工作效率低的难题。

多煤层分层控压合层排采设备针对双煤层和多煤层（不小于3层以上煤层）分别研制了双泵三通道双煤层分层控压排采装备（图1）和双套管多煤层分层控压排采装备（图2）。

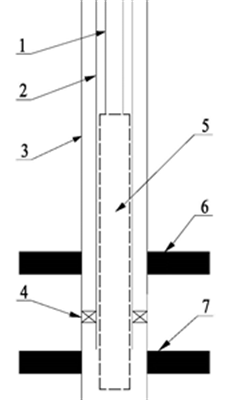

图1　双煤层分层控压合层排采井下设备示意图

  1―空心抽油杆 2―油管 3―生产套管 4―封隔器 5―排采泵 6―上部储层 7―下部储层

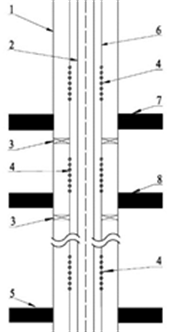

图2　多煤层分层控压合层排采设备示意图

1―生产套管 2―油管 3―封隔器 4―出水（气）孔 5―第n煤储层 6―内置套管 7―第1煤储层 8―第2煤储层
